제품

추적가스(헬륨) 리크 테스터

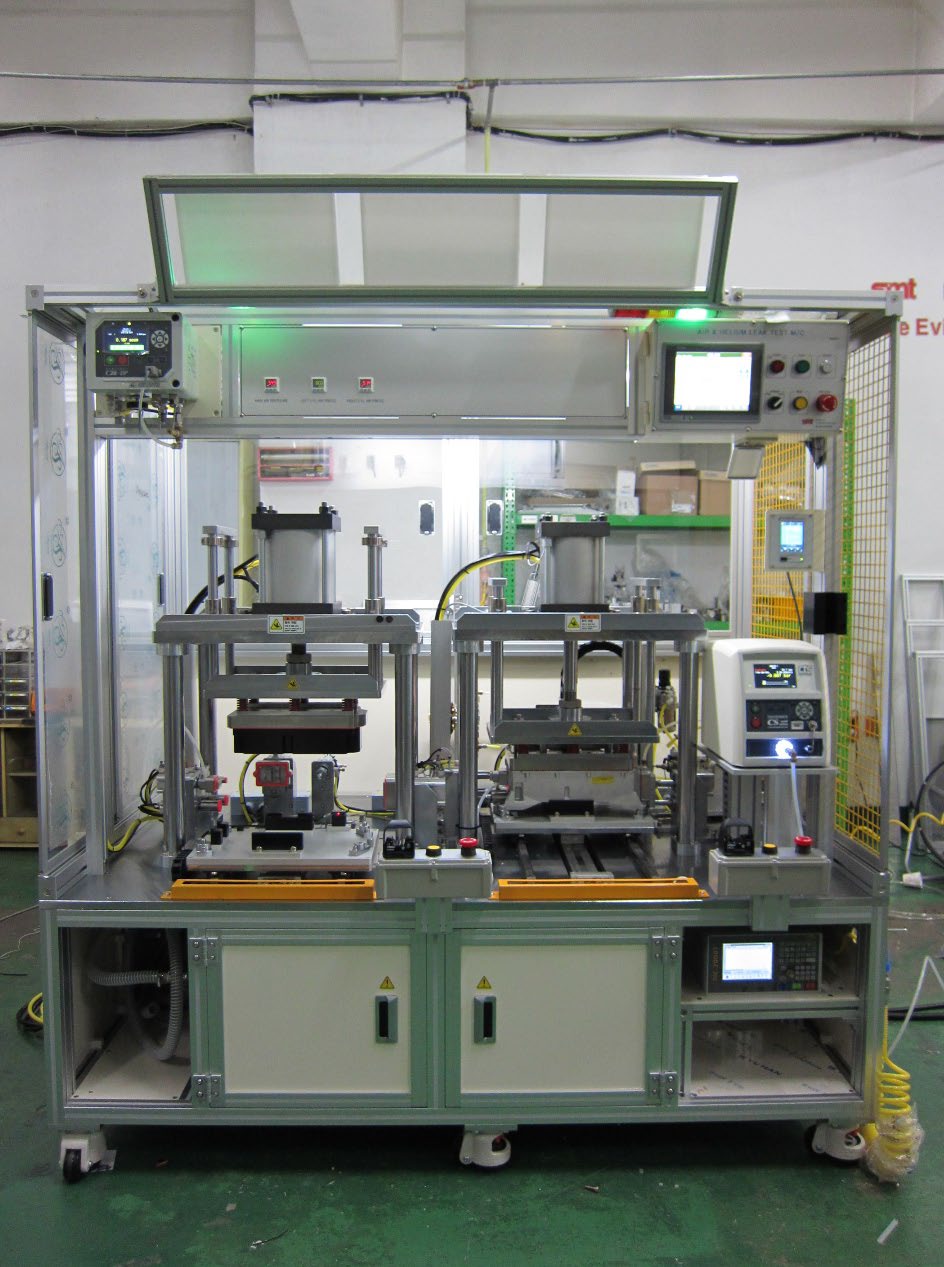

  • Truck Air Tank Hard Vacuum He Leak Test System
  • Semi-Auto
  • Manual loading & unloading
  • Laco-Mass spectrometer (Helium detector)
  • Roughing pumping system (Rotary pump)
  • N2 purge system
  • Background check
  • Calibrated Helium Master
  • Gross leak and Fine leak
  • Data gathering by SD memory card in HMI
관리자 2023-01-06 89

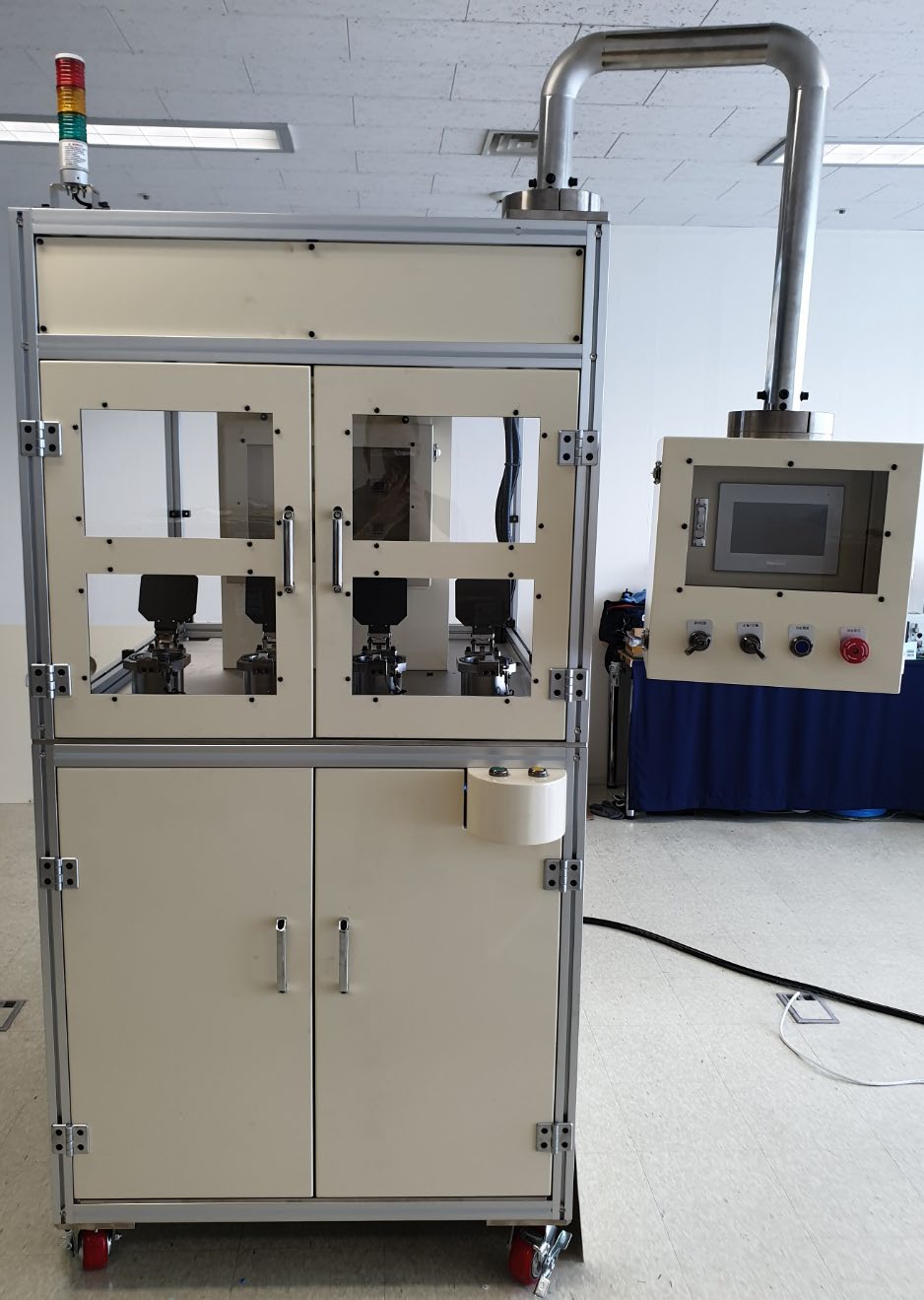

AL 다이케팅 제품 케이스와 워터쿨링 Path에 대한 2연식 에어+헬륨리크 테스트 설비.
주요사양
  • Inverter Helium & Air LeakTest
  • Manual loading & Jig Change
  • Automatic Sealing
  • Air Leak Detector: CTS C28
  • Helium Controller: CTS CS Charger
  • HeliumLeak Detector: LDS3000
  • Test Pressure: 0.4~1.8bar
관리자 2023-01-06 78

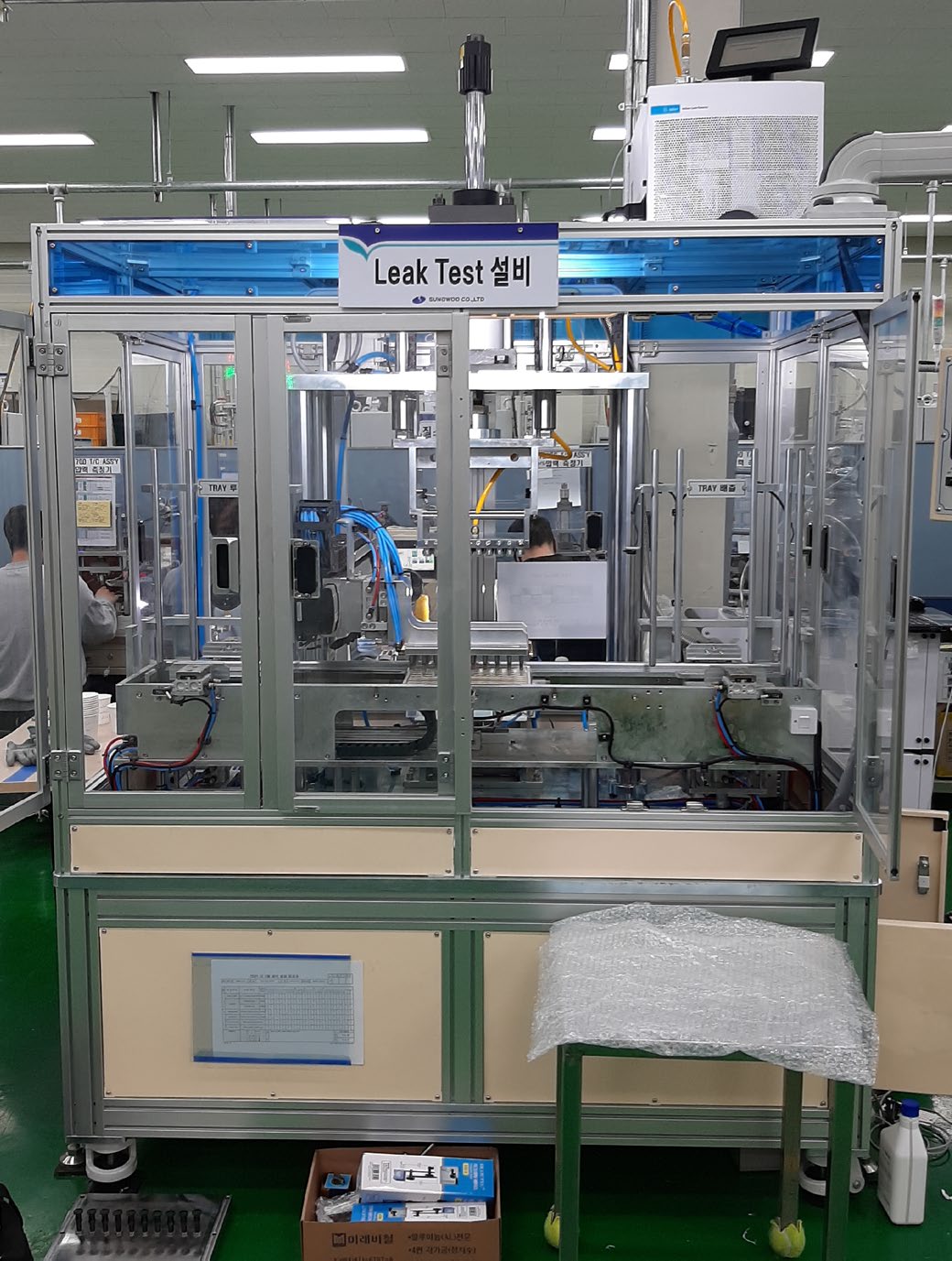

헬륨 챠징 후 밀봉된 다량의 센서 소자를 진공 챔버에 넣어, 제품에서 챔버로 리크되는 총량을 측정함.
주요 사양
  • Hardvacuum Helium Leak Tester
  • Manual loading type
  • Helium Leak Detector: Agilent C15
  • Helium Controller: CTS TM 2.0
  • Vacuum lever: 10~1mbarV
  • Est. Cycle time: 30 to 60 seconds
관리자 2023-01-06 72

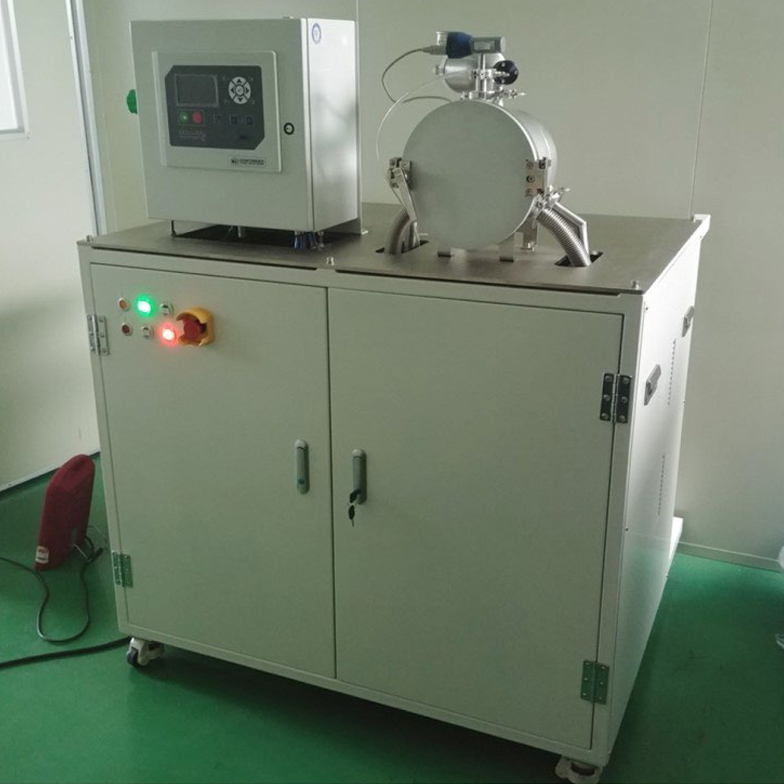

밀폐된 제품에 헬륨을 침투시키기 위한 봄빙챔버와 소형 테스트 챔버가 부착된 헬륨 리크 테스트 장치를 사용하여 고진공 헬륨 리크 테스트를 수행함.
주요 사양
  • Agilent MD15 Helium Detector
  • Flame proof component
  • Four bombing chamber
  • Manual Loading & unloading
  • Two stages system.
  • Bombing stage & Detecting stage
  • Bombing time is about 1hr
  • Test cycle time is within 40 seconds.
관리자 2023-01-06 77

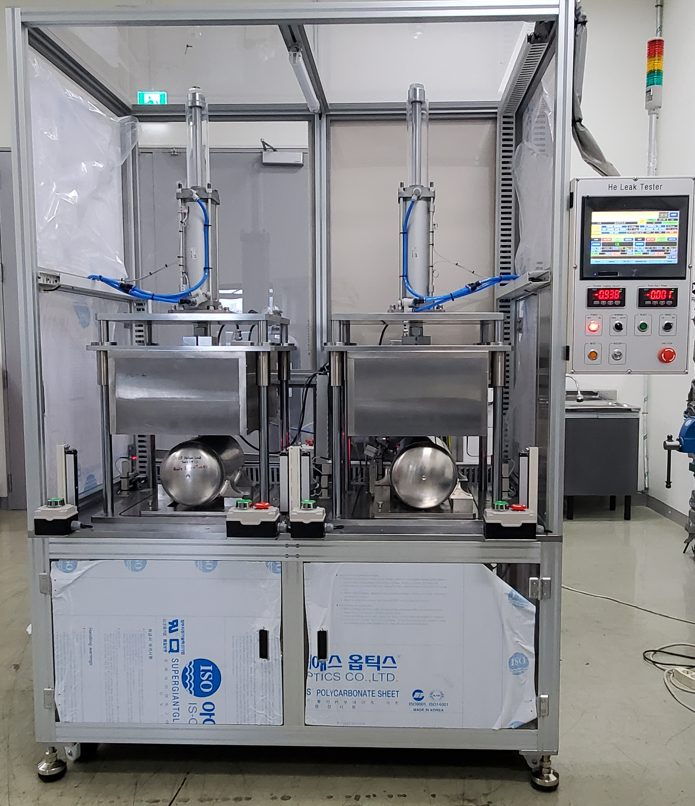

기존 에어 리크 설비에 헬륨 리크 기능을 추가함. 다수의 제품 하부로 헬륨을 가압하고 상부 챔버로 리크되는 헬륨을측정함.
주요사양
  • Manual loading & Jig Change
  • Automatic Sealing
  • HeliumLeak Detector: Agilent BR15
  • Test Pressure: 1.0 bar
  • Reject Leak Rate: 4.0x10-5scc/s
관리자 2023-01-06 73

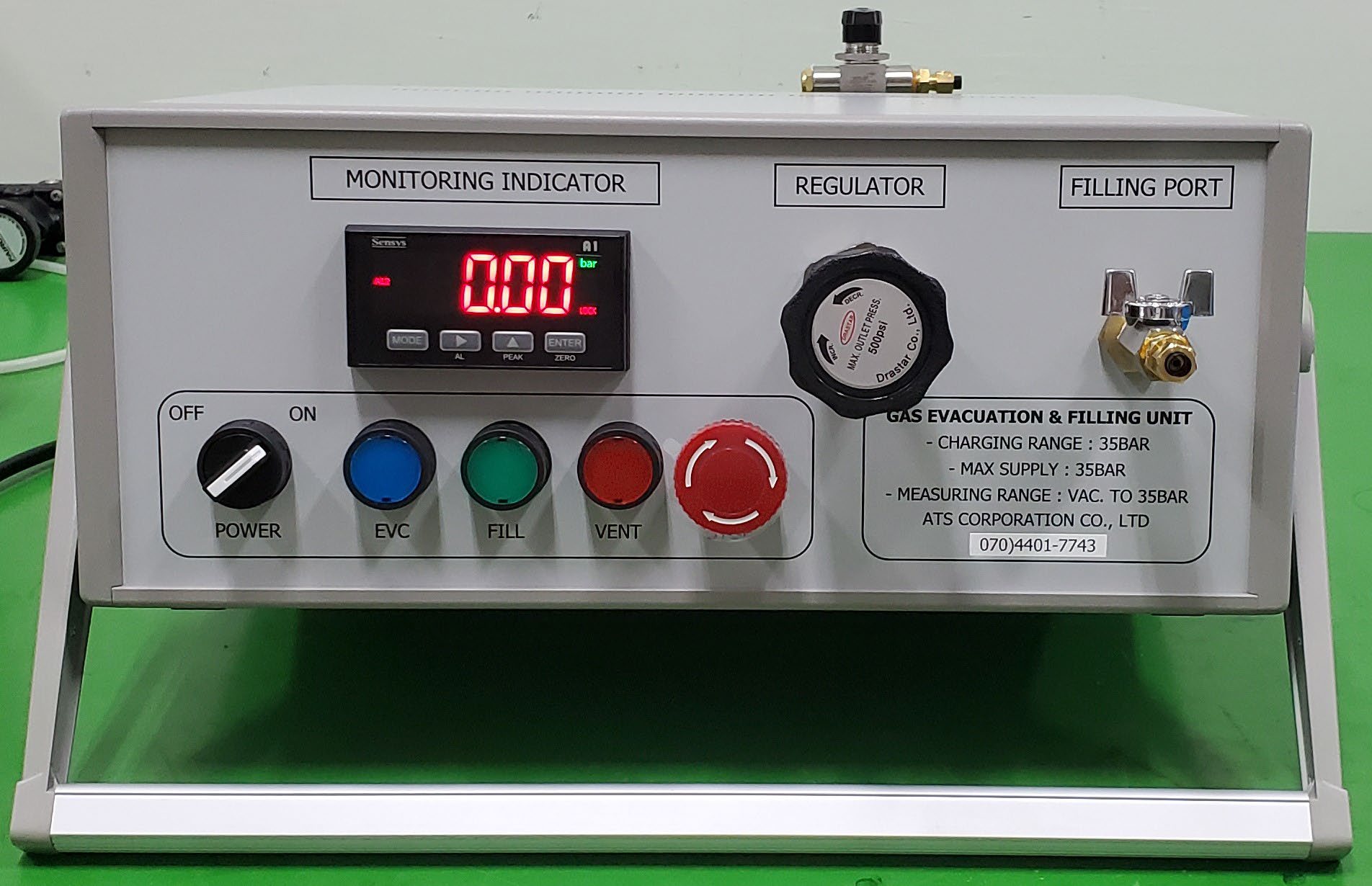

시장의 요구에 맞게 헬륨 챠징 유닛을 표준화함.
주요 사양
  • Evacuation & Filling Unit
  • Max. charging pressure: 34bar
  • Non-relieving Gas Regulator
  • One touch stepping feature
    • EVC 버튼을 눌러 제품 내부의 대기를 긁어 내고 바로 Fill 버튼을 누르면, Evc.밸브가 닫힘과 동시에 헬륨 가압이 시작됨.
  • Vacuum lever: dependingonvacuumsource.
  • Vent port for Residual gas in the supply line.
  • 220VAC single phase.
관리자 2023-01-06 66
